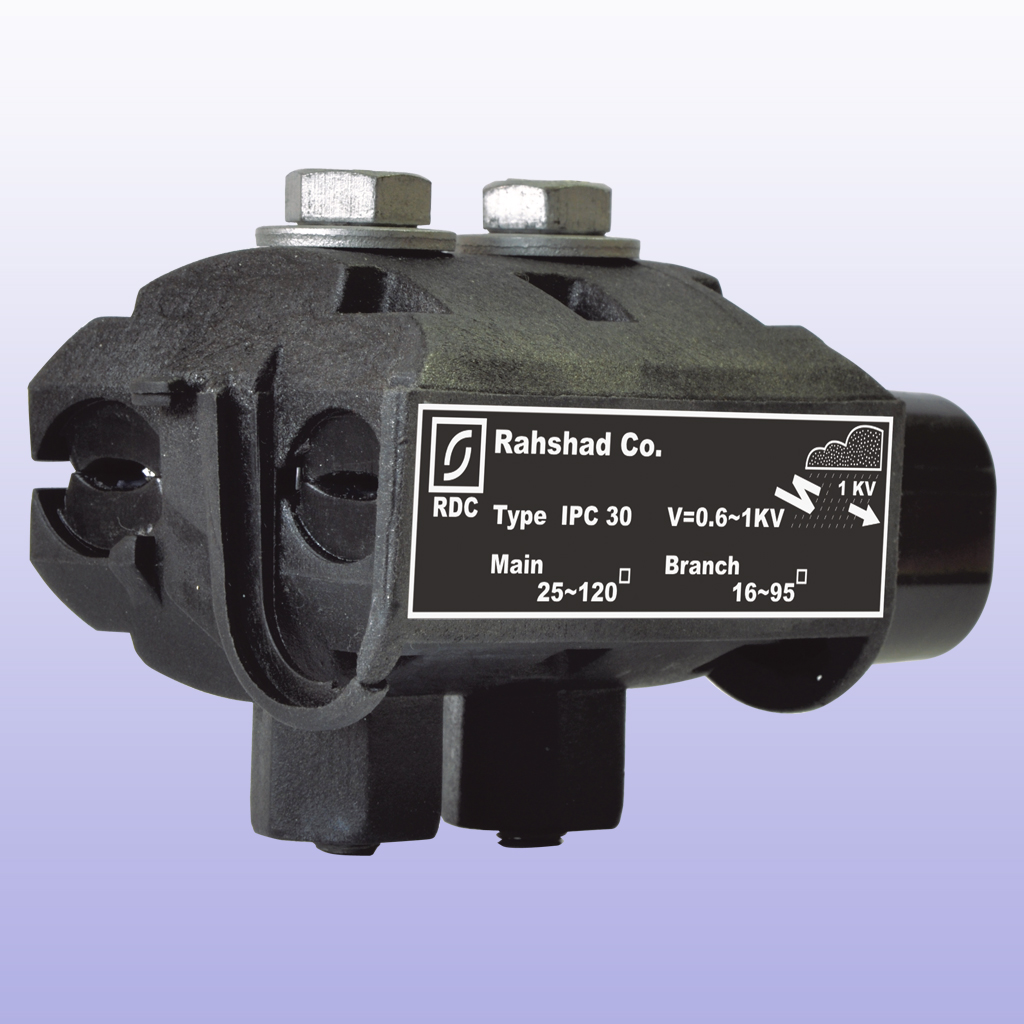

مورد مصرف
• اين کانکتور جهت ايجاد انشعاب فشار ضعيف خطوط فرعي از کابل خود نگهدار اصلي مورد استفاده قرار مي گيرد و
از نوع بي متال مي باشد .
• اين کانکتور قابل اتصال به کابل هاي آلومينيومي و مسي ( در دوحالت اصلي و فرعي ) مي باشد .
• جهت نصب انشعاب ( در حالت برق دار و يا بي برق ) نيازي به روکش برداري از روي کابل نمي باشد .
بسته بندي : 60 عدد کانکتور در هر کارتن
وزن: 200 ± 20 (gr)
| سطح مقطع کابل خود نگهدار 25-70 mm2 |
سطح مقطع کابل انشعاب 16-70 mm2 |
نوع هادي کابل قابل اتصال
Aluminum-Copper |
تحمل گشتاور پيچ
2×14 Nm |
بدنه خارجی (اصلي ): شامل دو قطعه پايه و در پوش بوده و از مواد پلي آميد الياف دار و مقاوم در برابر اشعه ماوراء بنفش (UV) و شرايط گوناگون جوي مي باشد.
فلز هادي (چنگک): از نوع آلياژي رسانا همراه با آبکاري (نوع فلز آلياژي و نوع آبکاري مطابق با سفارش مشتري قابل توليد مي باشد)
واشر چنگک: از نوع مواد لاستيکي مقاوم در برابر اشعه ماوراء بنفش و شرايط گوناگون جوي و آغشته به گريس ضد رطوبت مي باشد .
پيچ: پيچ از نوع فولاد M8 با آبکاري گالوانيزه و آچار خور نمره 13 مي باشد .
مهره و واشر: از نوع فولاد با آبکاري گالوانيزه
ابتدا دو پيچ کانکتور را باز و دو قطعه پايه و درپوش را از يکديگر جدا نمائيد . کابل خودنگهدار را روي چنگک پايه قرار دهيد.سيم هادي انشعاب را از سمت مورد نظر از محل درپوش وارد کرده و تا انتهاي کلاهک جانبي داخل نماييد.سپس درپوش را روي پايه قرار داده و پيچ را ببنديد تا اتصال کامل کانکتور با هادي انشعاب برقرار گردد. جهت جلوگيري از چرخيدن کانکتور در هنگام بستن پيچ مي توان از آچار بوکس نمره 17 و قرار دادن آن در قسمت بوکس گير استفاده نمود.
Main(mm2) : 25-70
Branch(mm2) : 16-70
Torque (N.m.) : 22±1
