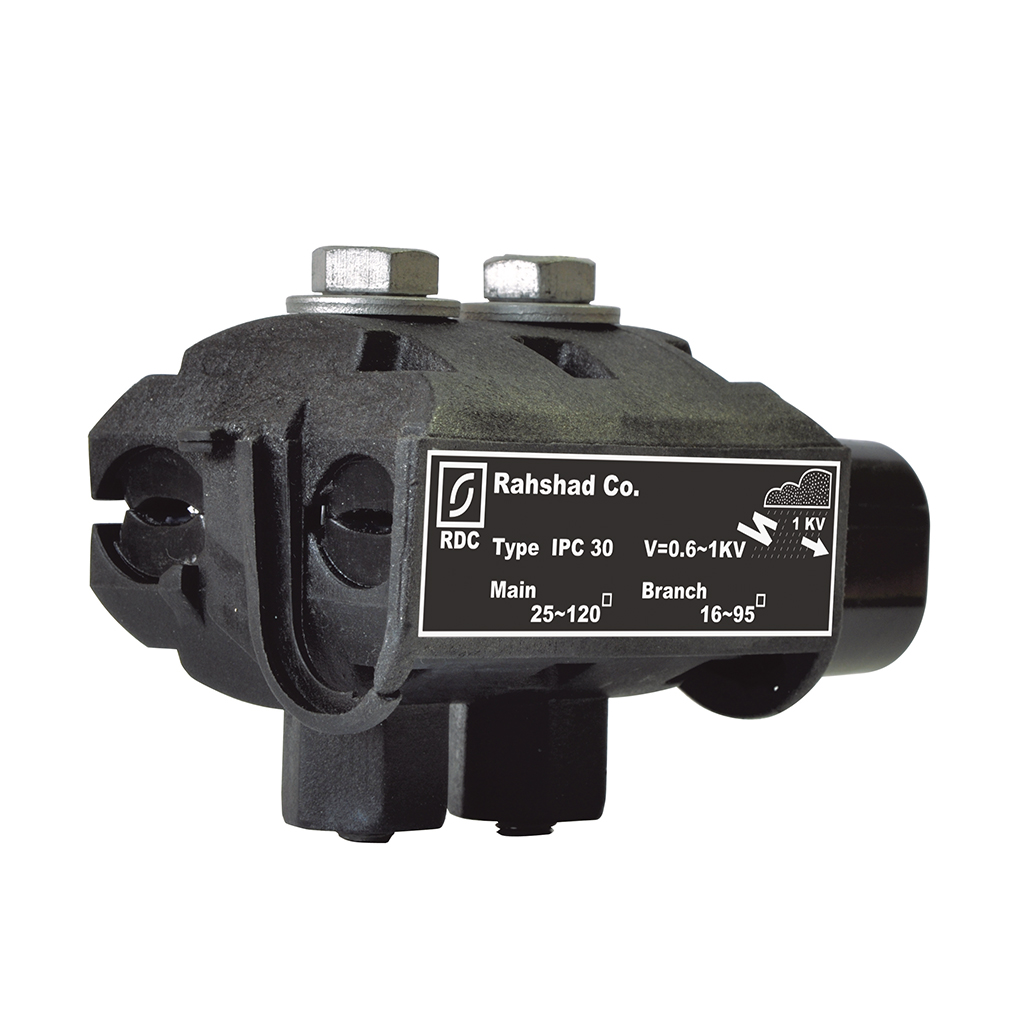

این کانکتور برای ایجاد انشعاب LV خطوط فرعی از کابل هوایی باندل استفاده می شود و نوعی کانکتور دو فلزی است.
این کانکتور قابلیت اتصال به کابل های آلومینیومی و مسی (در دو حالت اصلی و فرعی) را دارد.
برای نصب انشعاب (هم در جریان برق و هم بدون جریان برق) نیازی به جدا کردن کابل نیست.
مشخصات فنی
|
سطح مقطع کابل خود نگهدار |
سطح مقطع کابل انشعاب |
نوع هادي کابل قابل اتصال |
تحمل گشتاور پيچ |
| 25-70 mm2 | 16-70 mm2 |
آلومینیوم-مس |
2×14 Nm |
بدنه خارجی (اصلي ) : شامل دو قطعه پايه و در پوش بوده و از مواد پلي آميد الياف دار و مقاوم در برابر اشعه ماوراء بنفش (UV) و شرايط گوناگون جوي مي باشد.
فلز هادي (چنگک): از نوع آلياژي رسانا همراه با آبکاري (نوع فلز آلياژي و نوع آبکاري مطابق با سفارش مشتري قابل توليد مي باشد)
واشر چنگک: از نوع مواد لاستيکي مقاوم در برابر اشعه ماوراء بنفش و شرايط گوناگون جوي و آغشته به گريس ضد رطوبت مي باشد .
پيچ: پيچ از نوع فولاد M8 با آبکاري گالوانيزه و آچار خور نمره 13 مي باشد .
مهره و واشر: از نوع فولاد با آبکاري گالوانيزه
روش نصب
ابتدا دو پيچ کانکتور را باز و دو قطعه پايه و درپوش را از يکديگر جدا نمائيد . کابل خودنگهدار را روي چنگک پايه قرار دهيد.سيم هادي انشعاب را از سمت مورد نظر از محل درپوش وارد کرده و تا انتهاي کلاهک جانبي داخل نماييد. سپس درپوش را روي پايه قرار داده و پيچ را ببنديد تا اتصال کامل کانکتور با هادي انشعاب برقرار گردد. جهت جلوگيري از چرخيدن کانکتور در هنگام بستن پيچ مي توان از آچار بوکس نمره 17 و قرار دادن آن در قسمت بوکس گير استفاده نمود.
60 عدد کانکتور در هر کارتن
