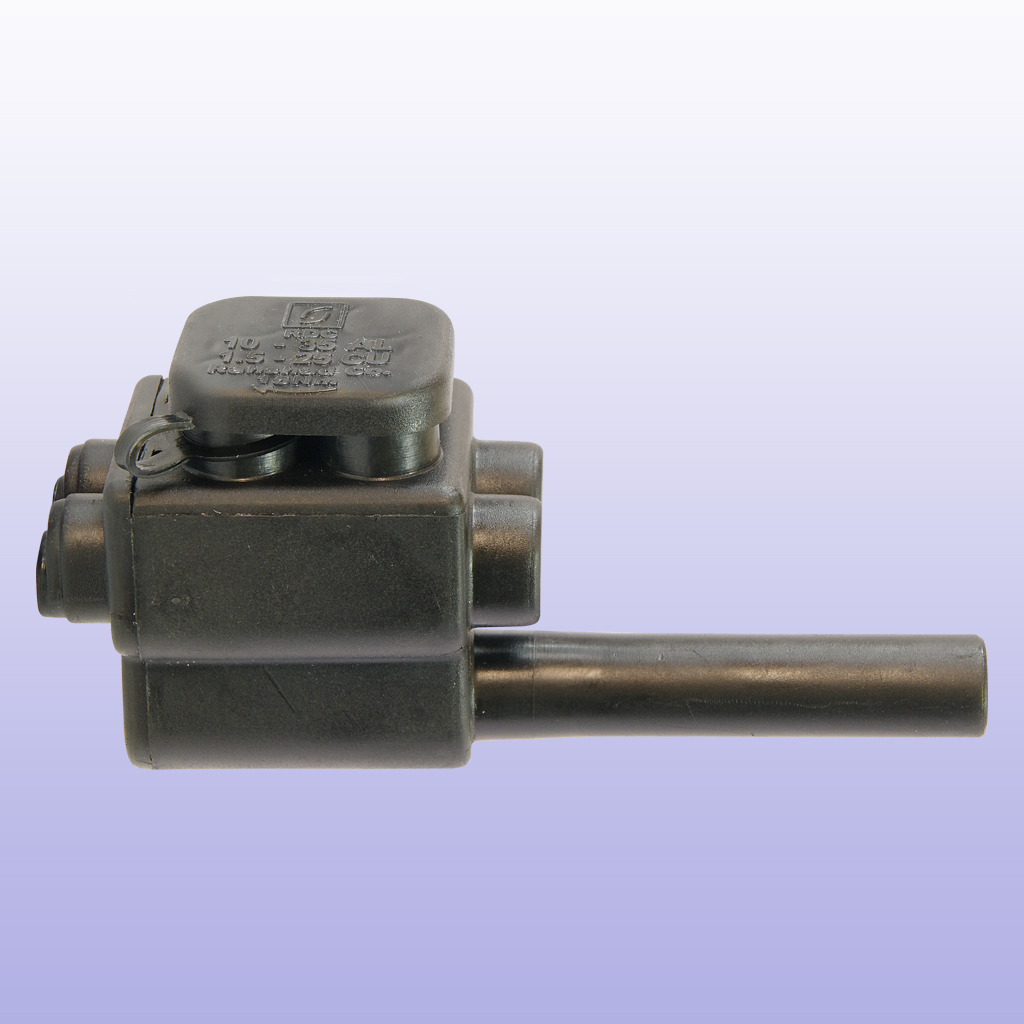

کانکتور انشعاب ترمينالي با 4 مشترک (کابل خود نگهدار)

شناسه محصول: IPT40

مورد مصرف

  • اين کانکتور جهت ايجادحداکثر 4 انشعاب فشار ضعيف کابل مشترکين از کابل خودنگهدار مورد استفاده قرار مي گيرد و از نوع بي متال مي باشد .
  • اين کانکتور در حالت اصلي قابل اتصال به کانکتور انشعاب خطوط فرعي IPC31 يا Type IPC30 مي باشد.
  • اين کانکتور در حالت فرعي قابل اتصال به حداکثر 4 کابل فشار ضعيف مشترکين آلومينيومي يا مسي مي باشد.
  • جهت نصب انشعاب اصلي ( در حالت برق دار و بي برق ) نيازي به روکش برداري از روي ميله عايق شده کانکتور انشعاب ترمينالي نمي باشد .
  • جهت نصب انشعاب فرعي نيازي به روکش برداري نيست.
به اشتراک بگذارید :



مشخصات فني

سطح مقطع کابل انشعاب نوع هادي کابل انشعاب تحمل گشتاور پيچ آلن
 (10-35) آلومينيوم     AL 15 Nm
 (1.5-25) مس              CU





اجزاء قطعات

بدنه خارجي   شامل بدنه ، درپوش جانبي و درپوش بالايي و از مواد عايق پلاستيک و مقاوم در برابر اشعه ماوراء بنفش (UV) و شرايط گوناگون جوي مي باشد.
بدنه داخلي      فلز آلياژي و سخت کاري شده و آبکاري لازم جهت حفظ خورندگي
پيچ آلن فولاد آبکاري
گريس ضد رطوبت جهت جلوگيري از خورندگي ، داخل حفره نصب انشعاب فرعي از گريس ضد رطوبت استفاده شده است .



روش نصب :

ابتدا کانکتور انشعاب خطوط فرعي IPC31 يا Type IPC30 را طبق روش نصب آن به کابل خودنگهدار متصل نموده و ميله عايق شده کانکتور ترمينالي را در محل انشعاب فرعي کانکتور خطوط فرعي قرار داده و مهره کانکتور را مي بنديم .(مطابق شکل) سپس درپوش بالايي کانکتور ترمينالي را باز نموده و با توجه به تعداد انشعابات مورد نياز از 1 تا 4 پيچ آلن را يک به يک باز مي نمائيم و با توجه به مسير خروجي، کابل انشعاب را بريده و کابل را با روکش از محل کانال به داخل کانکتور هدايت و  پيچ آلن را محکم بسته و درپوش عايق را مي بنديم .

مهم : جهت نصب کانکتور اشعاب ترمينالي ( در حالت برق دار بودن ) مي بايست از دستکش عايق استفاده شود.

بسته بندي :

70 عدد کانکتور در هر کارتن
