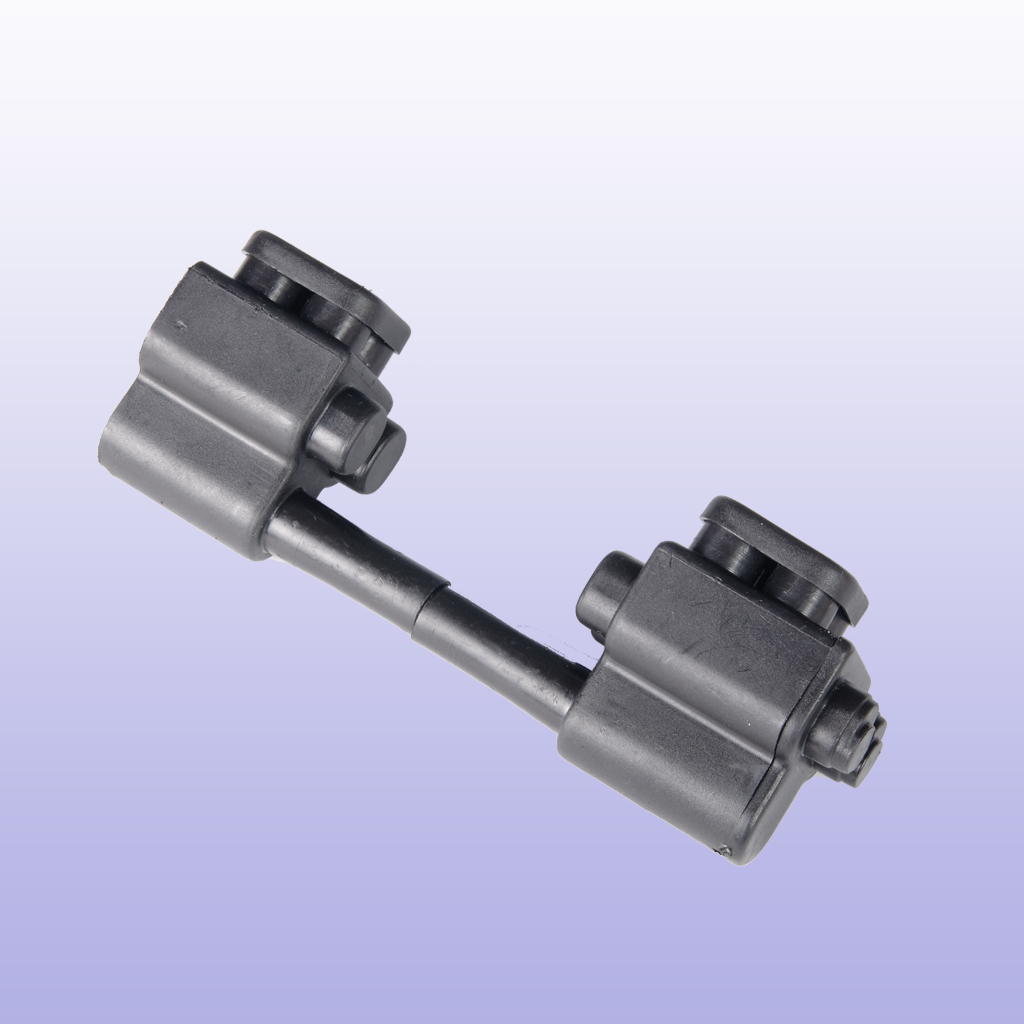

کانکتور انشعاب ترمينالي با 8 مشترک (کابل خود نگهدار)

شناسه محصول: IPT41

مورد مصرف

  • اين کانکتور جهت ايجادحداکثر 8 انشعاب فشار ضعيف کابل مشترکين از کابل خودنگهدار مورد استفاده قرار مي گيرد و از نوع (بي متال ) مي باشد .
  • اين کانکتوردر حالت اصلي قابل اتصال به کانکتور انشعاب خطوط فرعي IPC31 يا Type IPC30 مي باشد.
  • اين کانکتور در حالت فرعي قابل اتصال به کابل هاي فشار ضعيف آلومينيومي يا مسي مي باشد.
  • جهت نصب انشعاب اصلي ( در حالت برق دار و بي برق ) نيازي به روکش برداري از روي ميله عايق شده کانکتور انشعاب ترمينالي نمي باشد .
  • جهت نصب انشعاب فرعي نيازي به روکش برداري از روی کابل نمی باشد.
به اشتراک بگذارید :

مشخصات فني

سطح مقطع کابل انشعاب نوع هادي کابل انشعاب تحمل گشتاور پيچ آلن
AL (10-35) آلومينيوم 15 Nm
CU 8 (1.5-25) مس

اجزاء و قطعات

بدنه خارجي شامل بدنه ، درپوش جانبي و درپوش بالايي و از مواد عايق پلاستيک و مقاوم در برابر اشعه ماوراء بنفش (UV) و شرايط گوناگون جوي مي باشد.
بدنه داخلي فلز آلياژي و سخت کاري شده
پيچ آلن برنجي و آلن آبکاري شده
گريس ضد رطوبت جهت جلوگيري از خورندگي ، داخل حفره نصب انشعاب فرعي از گريس ضد رطوبت استفاده شده است .



روش نصب

ابتدا کانکتور  انشعاب خطوط فرعي IPC31 يا Type IPC30 را طبق روش نصب آن به کابل خودنگهدار متصل نموده و ميله عايق شده کانکتور ترمينالي را در محل انشعاب فرعي کانکتور مشترکين قرار داده و مهره کانکتور را مي بنديم .  ( مطابق شکل ) سپس درپوش بالايي کانکتور ترمينالي را باز نموده و با توجه به تعداد انشعابات مورد نياز از 1 تا 8 پيچ آلن را باز مي نمائيم. سپس با توجه به مسير خروجي، کابل انشعاب را بريده و کابل را با روکش از محل کانال به داخل کانکتور هدايت و پيچ آلن را محکم بسته و سپس درپوش عايق را مي بنديم.

مهم : جهت نصب کانکتور انشعاب ترمينالي ( در حالت برق دار بودن ) مي بايست از دستکش عايق استفاده شود.



بسته بندي

40 عدد کانکتور در هر کارتن
