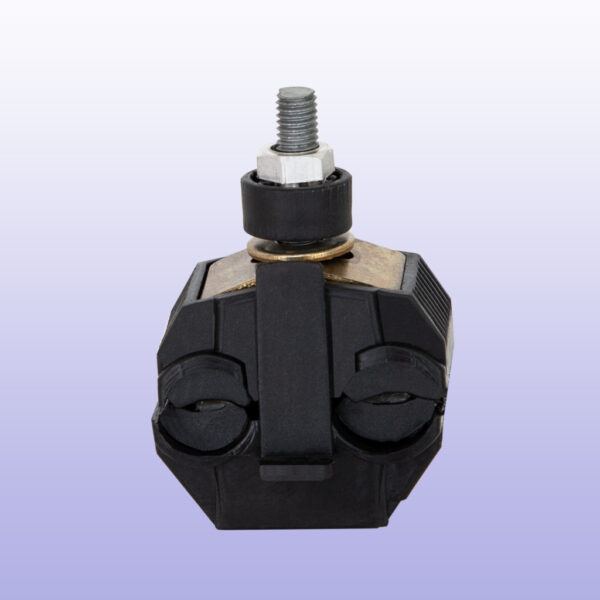

کانکتور انشعاب مشترکين (کابل خود نگهدار)

شناسه محصول: IPC13

مورد مصرف

  • اين کانکتور جهت ايجاد انشعاب فشار ضعيف کابل مشترکين از کابل خود نگهدار مورد استفاده قرار مي گيرد و از نوع بي متال مي باشد .
  • اين کانکتور قابل اتصال به کابل هاي آلومينيومي و مسي ( در دو حالت اصلي و فرعي ) مي باشد .
  • جهت نصب انشعاب ( در حالت برق دار و بي برق ) نيازي به روکش برداري از روي کابل نمي باشد.
  • مخصوص جنوب ایران
به اشتراک بگذارید :

مشخصات فني

سطح مقطع کابل خود نگهدار سطح مقطع کابل انشعاب نوع هادي کابل قابل اتصال تحمل گشتاور پيچ( N.m.)
16-70 mm2 6-35mm26 آلومينيوم-مس 14±1



اجزاء و قطعات

بدنه خارجي (اصلي): شامل دو قطعه پايه و در پوش بوده و از مواد پلي آميد الياف دار و مقاوم در برابر اشعه ماوراء بنفش (UV) و شرايط گوناگون جوي مي باشد.

فلز هادي (چنگک): از نوع آلياژي رسانا همراه با آبکاري (نوع فلز آلياژي و نوع آبکاري مطابق با سفارش مشتري قابل توليد مي باشد .)

 واشر چنگک: از نوع مواد لاستيکي مقاوم در برابر اشعه ماوراء بنفش و شرايط گوناگون جوي و آغشته به گريس ضد رطوبت مي باشد .

پيچ: پيچ از نوع فولاد M8 با آبکاري گالوانيزه

مهره بريده شونده: از نوع آلومینیوم آلياژي با دو سر آچارخور

روش نصب

ابتدا  مهره بريده شونده را از روي کانکتور باز نموده و پايه و درپوش را از يکديگر جدا نمائيد . کابل خودنگهدار را روي چنگک پايه قرار دهيد.سيم هادي انشعاب را  از سمت مورد نظر از محل در پوش وارد کرده و تا انتهاي کلاهک جانبي داخل نمائيد. سپس درپوش را روي پايه کانکتور قرار داده و مهره ها را با آچار نمره 13 به اندازه اي محکم نمائيد که آچار خور مهره از بدنه جدا شود. با اين عمل مطمئن خواهيد شد که چنگک کانکتور به اندازه کافي با کابل درگير و محکم گرديده است.
