خازن کنتوری

با توجه به ارزش روز افزون انرژی در دنیا و رویکرد کلیه ساختارها و زیر ساخت های جوامع امروزی به کاهش مصرف انرژی، صرفه جویی در تلفات شبکه های انتقال و توزیع برق مورد توجه بسیار زیادی می باشد.هدف اصلی از اصلاح ضریب قدرت، جبران توان راکتیو پس فاز سلفی با تزریق توان راکتیو معادل و پیش فاز است. بار خازنی مورد نیاز با قرار دادن خازن اصلاح ضریب قدرت بصورت موازی با شبکه توزیع تامین می شود.

به اشتراک بگذارید :

 توان اکتیو و توان راکتیو

وسایل برقی موجود در منازل مسکونی دارای یک توان الکتریکی بر حسب وات است که اگر در مدت زمان استفاده از آن وسیله ضرب شود ، انرژی برق برحسب وات ساعت  به دست می آید و چنان چه این عدد بر هزار تقسیم شود ، بر حسب کیلو وات ساعت بدست می آید. کار واقعی در شبکه های برق توسط توان اکتیو صورت می گیرد. با تبدیل انرژی الکتریکی به سایر شکل های انرژی مثل حرارت، دوران یا حرکت، کار واقعی انجام می گیرد . در بارهای اکتیو جریان و ولتاژ  کاملا هم فاز هستند.

توان راکتیو کار مفید انجام نداده و باعث بوجود آمدن میدان های الکتریکی و الکترومغناطیسی می شود. این توان مصرف نگردیده و بطور متوالی از شبکه به بار تزریق و مجددا از بار وارد شبکه خواهد شد. توان راکتیور با واحد ولت آمپر راکتیو یا وار  اندازه گیری می شود و اگر بر هزار تقسیم شود ، برحسب کیلو وار بدست می آید.

یک مثال کاربردی

با توجه به حضور حداقل یک یخچال در اکثریت منازل مسکونی شهری و روستایی ، آزمایشی در آزمایشگاه شرکت و با همکاری پژوهشگاه نیرو (معاونت های بهینه سازی و مصرف) صورت پذیرفته است که نتایج خازن گذاری در یخچال را نشان می دهد. اعداد حاصل جوامع آماری نرمالایز شده ای می باشد که نمونه گیری ها در پیک های مختلف مصرف، فصول مصرف و برندهای متنوع یخچال می باشد.



پارامترها در مدار با حضور خازن

پارامترها در مدار بدون خازن

پارامترهای اندازه گیری شده

ردیف
5μF 6.3μF 9μF 12μF 17μF
228 229 229 229 228 228 ولتاژ (V) 1
49.9 49.91 49.91 49.99 49.9 49.9 فرکانس (Hz) 2
0.87 0.84 0.81 0.73 0.82 1.13 جریان (A) 3
0.75 0.82 0.85 0.98 0.91 0.57 CosΦ 4
0.149 0.156 0.16 0.162 0.168 0.146 توان اکتیو (kW) 5
0.197 0.19 0.179 0.163 0.184 0.256 توان ظاهری (kV) 6
0.129 0.111 0.093 0.03 0.078 0.212 توان راکتیو (kVAR) 7



همانطور که در جدول فوق ملاحظه می شود، به منظور رسیدن به cosΦ به میزان 0.85
می­بایست از یک خازن 9 میکروفاراد بهره برد. در نتیجه توان راکتیو در خازن 9 میکروفاراد 0.093 به دست آمده و به صورت پیش فاز به مدار تزریق می­گردد.

صرفه جویی از خازن گذاری اصلاح ضریب قدرت در کنتورهای تک فاز خانگی

توان راکتیو سالیانه حاصل از خازن گذاری

(KVar)

ضریب

همزمانی

روزهای سال ساعات

زیر بار

کاهش تلفات (KVar) توان راکتیو نوع وسیله برقی
با خازن 9 میکروفاراد بدون خازن
312 0.6 365 12 0.119 0.093 0.212 یخچال
312 kVAR  ̴62kWh



با توجه به محاسبات فوق بهره وری احصاء شده از خازن گذاری در کنتورهای تکفاز خانگی در طول یازده سال عمر خازن بیش از ده ها برابر هزینه ی مورد نیاز برای نصب و نگهداری خازن می باشد.

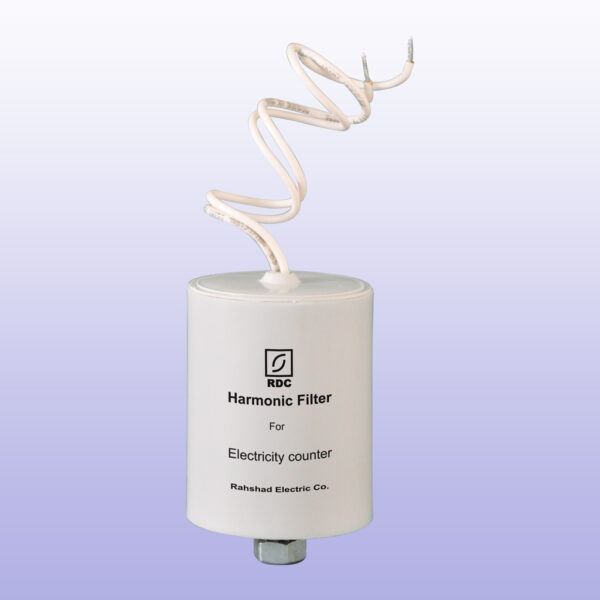

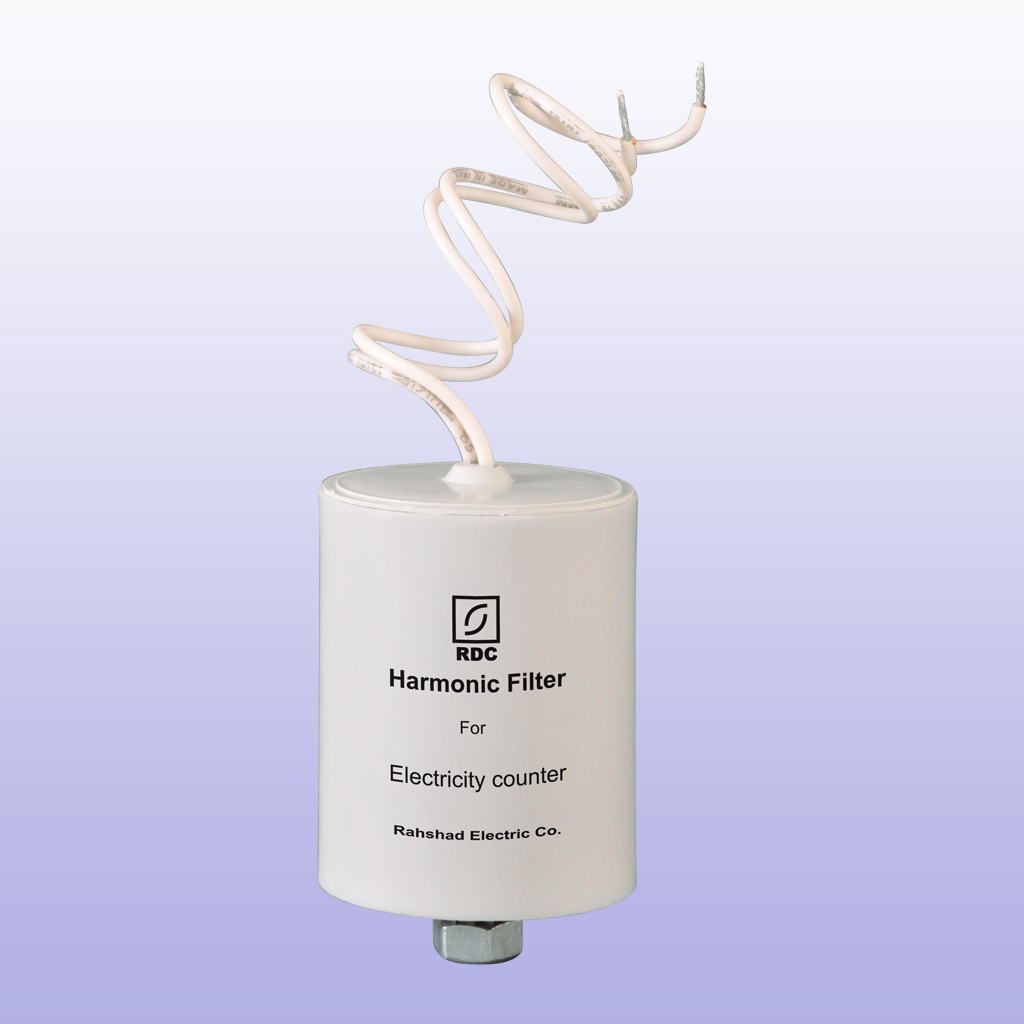

فیلترینگ هارمونیک خانگی

به منظور رفع نگرانی مدیران و کارشناسان حوزه صنعت برق به ویژه شرکت توانیر و شرکت های توزیع برق در خصوص توسعه بارهای غیر خطی و افزایش مرتبه هارمونیک خانگی، این شرکت اقدام  به طراحی و ساخت فیلتر هارمونیک همراه با خازن اصلاح ضریب قدرت نموده که در جعبه کنتور قابل نصب می باشد. با توجه به رابطه جریان خازن (Ic=2×π×f×c×Uc) مشاهده می شود که در شرایط ولتاژ یکسان، افزایش فرکانس به افزایش جریان خازن منتهی می شود. بطور مثال چنانچه دامنه ولتاژ هارمونیک پنجم  5% مولفه اصلی باشد، جریانی که در اثر این هارمونیک از خازن کشیده می شود 25% دامنه جریان اصلی است. بنابراین وجود هارمونیک ها در شبکه، صدمه جدی به خازن ها وارد می کنند. ترکیب سلف و خازن در فرکانس های بالاتر از فرکانس رزونانس (fr) خاصیت سلفی و در فرکانس های پایین تر خاصیت خازنی خواهد داشت. بنابراین مشکل اصلاح ضریب قدرت را طوری حل کرده ایم که در فرکانس اصلی اصلاح ضریب قدرت صورت پذیرد بدون آنکه فرکانس های بالاتر مزاحم کار خازن باشد.





مزایای اصلی خازن های اصلاح ضریب قدرت شرکت رهشاد الکتریک

  • حداقل تلفات داخلی انرژی (حداکثر20 × 10-4 , tg δ  است)
  • در حالت توان ظاهری ثابت (مثل شبکه هایی که قبلاً طراحی و اجرا شده اند) با کاهش توان راکتیو می توان توان اکتیو بیشتری مصرف کرد.
  • عدم ایجاد اتصال کوتاه دائم به دلیل پدیده خودترمیمی
  • وزن و حجم کمتر نسبت به سایر خازن ها
  • عدم نشتی و آلودگی محیط زیست بدلیل خشک بودن خازن و رزین پر کننده

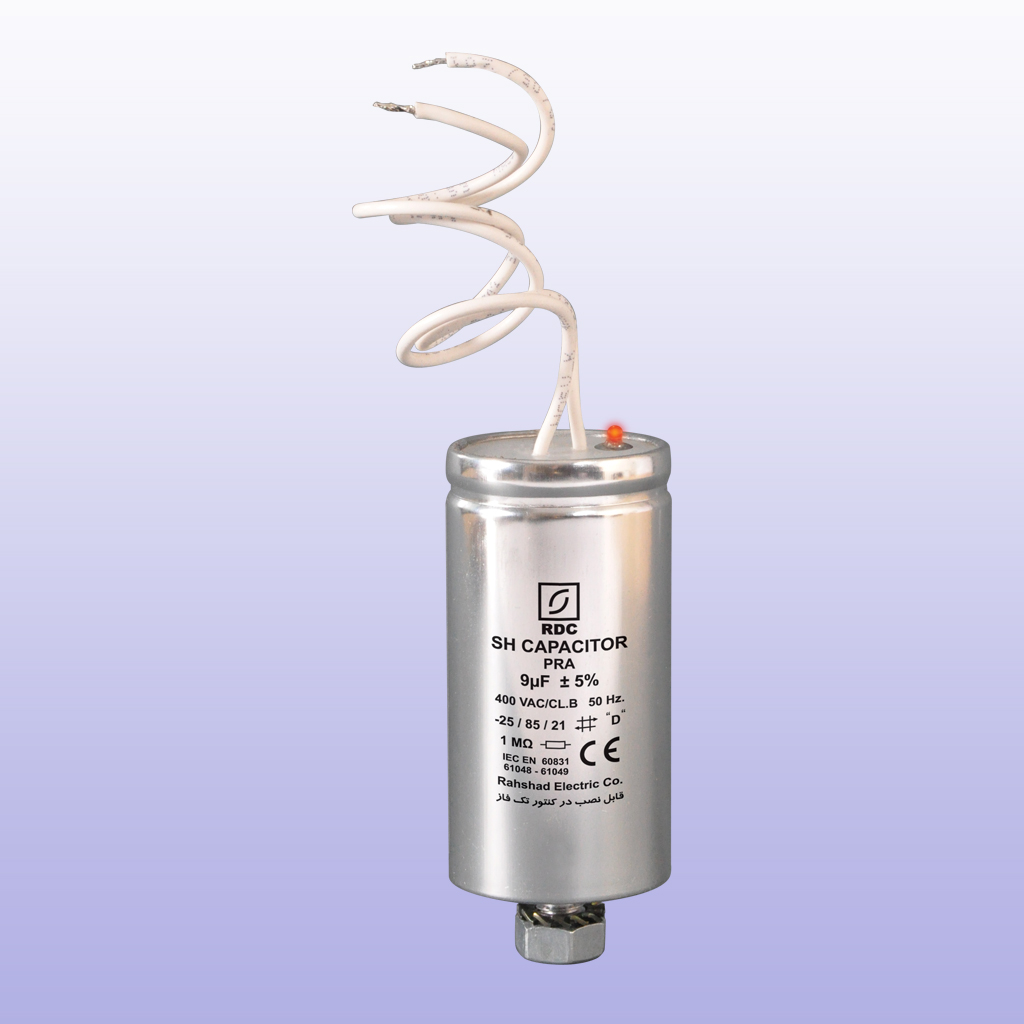

مشخصات فنی خازن اصلاح ضریب قدرت

ظرفیت (µF) 9 μF
ولتاژ نامی (VAC) 250 VAC
فرکانس نامی (Hz) 50-60 Hz
دمای محیط کار(ºC)  oC 25-/ +85 oC
نحوه اطلاع رسانی از سلامت خازن

(به کمک اپراتور کنتور خوان)

چراغ سیگنالی به طوری عمل می نماید که همواره در سلامت خازن روشن می­باشد و بر اثر خرابی خازن چراغ خاموش گردد
خاصیت سلفی (mH) 550 mH
تانژانت زاویه تلفات  (tg δ) کمتر از-4      10 × 20 در 50  هرتز
محفظه مدل PRA: آلومینیوم درخشان با آبکاری جهت ایمنی بیشتر
مدل PRP: مواد پلاستیک مقاوم در برابر آتش سوزی (Flame Retardant)



 کلاس کار(طول عمر خازن)

کلاس A:      100000 ساعت     معادل 11 سال

کلاس B:      30000 ساعت     معادل 3/5 سال
